Características para el OPA322

• Ancho de banda del aumento: 20 megaciclos
• De poco ruido: nV√Hz 8,5 en 1 kilociclo
• Tarifa de ciénaga: 10 V/µs
• THD+N bajo: 0,0005%
• Entrada-salida del Carril-a-carril
• Voltaje compensado: 2 milivoltio (máximo)
• Voltaje de fuente: 1,8 V a 5,5 V
• Fuente actual: 1,5 mA/ch
  • Cierre: 0,1 µA/ch
• Establo de la ganancia unitaria

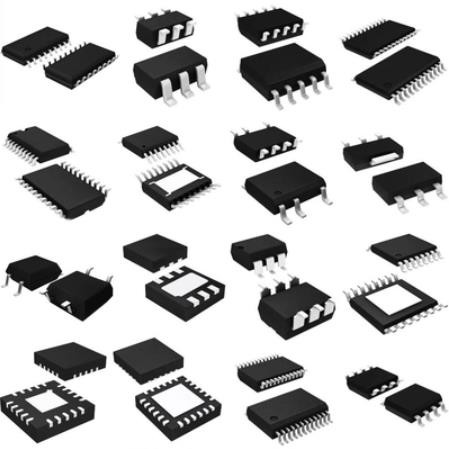

• Pequeños paquetes:
  • SOT-23, HIJO, VSSOP, TSSOP

Descripción para el OPA322

La serie de OPAx322x consiste en la atracción sola, dual, y del patio-canal Cmos de los amplificadores operativos las entradas de poco ruido y del carril-a-carril y las salidas optimizadas para de baja potencia, usos de la solo-fuente. Especificado sobre una gama ancha de la fuente de 1,8 V a 5,5 V, la corriente quieta baja de solamente 1,5 mA por el canal hace estos dispositivos bien adaptados para los usos poder-sensibles.

La combinación del ancho de banda muy de poco ruido (nV√Hz 8,5 en 1 kilociclo), alta ganancia (20 megaciclos), y de la tarifa de ciénaga rápida (10 V/µs) hacer el ideal de la familia de OPAx322x para una amplia gama de usos, incluyendo el condicionamiento de señal y la amplificación del sensor que requieren altas ganancias. Ofreciendo THD+N bajo, la serie de OPAx322x es también excelente para las aplicaciones de audio del consumidor, particularmente para los sistemas de la solo-fuente.

Los modelos de OPAx322S incluyen un modo del cierre que permiten que los amplificadores sean cambiados de la operación normal a una corriente espera que sea típicamente menos de 0,1 µA.

El OPA322 (sola versión) está disponible en 5 el perno SOT-23 y 6 el perno SOT-23, mientras que el OPA2322 (versión dual) se ofrece en 8 el perno VSSOP, 10 el perno VSSOP, 8 el perno SOIC, y 8 paquetes del HIJO del perno. La versión OPA4322 del patio viene en 14 el perno TSSOP y 16 paquetes del perno TSSOP. Todas las versiones se especifican para la operación – de 40°C a +125°C.
