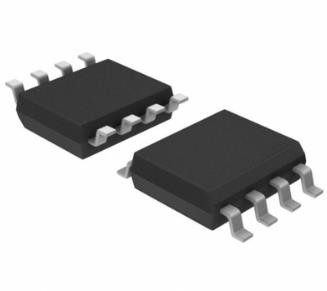

Salida fija EMI Filter IC 260kHz LM2672MX-5.0/NOPB

Características para el LM2672

• Eficacia el hasta 96%
• Disponible en paquetes de 8-Pin SOIC y de PDIP
• Requiere solamente 5 componentes externos
• 3.3-V, 5-V, 12-V, y ajustable hicieron salir versiones
• Gama ajustable del voltaje de salida de la versión: 1,21 V
  a 37 V
• Tolerancia máxima del voltaje de salida del ±1.5% encima
  Condiciones de la línea y de carga
• Corriente especificada de la carga de la salida 1-A
• Gama de voltaje entrado ancha: 8 V a 40 V
• oscilador interno de frecuencia fija 260-kHz
• Capacidad del cierre de TTL, recurso seguro de la energía baja
  Modo
• Sincronización del Suave-principio y de la frecuencia
• Cierre termal y protección actual del límite

Descripción para el LM2672

Las series LM2672 de reguladores son convertidor integrado monolítico de DC-DC construido con un proceso de LMDMOS. Estos reguladores proveen de todas las funciones activas para (dólar) un recorte regulador descender, capaz de conducir una carga 1-A actual la regulación excelente de la línea y de la carga. Estos dispositivos están disponibles en voltajes de salida fijos de 3,3 V, de 5 V, de 12 V, y de una versión ajustable de la salida.

Requiriendo un número mínimo de componentes externos, estos reguladores son simples utilizar e incluir la remuneración interna patentada de la frecuencia, el oscilador de frecuencia fija, el cierre externo, el suave-principio, y la sincronización de la frecuencia.

La serie LM2672 actúa en una frecuencia que cambia de 260 kilociclos, permitiendo así componentes clasificados más pequeños del filtro que lo que se requiere con los recortes reguladores de una frecuencia más baja. Debido a su eficacia muy alta (el >90%), los rastros de cobre en el tablero del circuito impreso son el único hundimiento del calor requerido.
