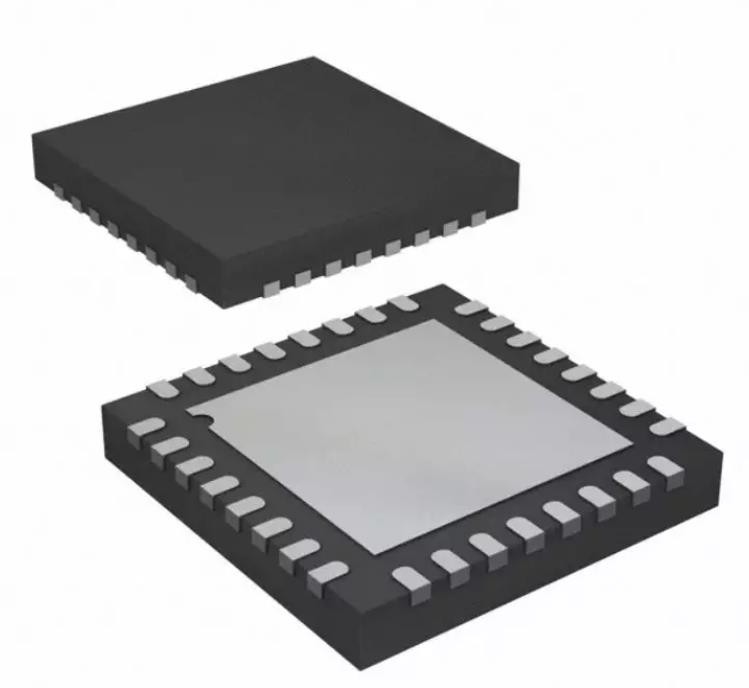

componentes electrónicos originales Texas Instruments TMUX1511RSVR de 3000MHz IC BOM

Características para el TMUX1511

• Gama ancha de la fuente: 1,5 V a 5,5 V
• En-capacitancia baja: 3,3 PF
• En-resistencia baja: 2 Ω
• Alto ancho de banda: 3 gigahertz
• -40°C a la temperatura de funcionamiento de +125°C
• 1,8 lógica de V compatible
• Las ayudas entraron voltaje más allá de la fuente
• Integrado tire hacia abajo el resistor en los pernos de la lógica
• Ruta de la señal bidireccional
• Lógica a prueba de averías
• Protección accionada-apagado hasta 3,6 V
  • Pinout compatible a SN74CBTLV3126
  • Pinout compatible (variante de la lógica) de SN74CBTLV3125

Descripción para el TMUX1511

El TMUX1511 es un interruptor complementario del semiconductor de óxido metálico (Cmos). El TMUX1511 ofrece la configuración del interruptor del 1:1 SPST con 4 independientemente controlledchannels. La fuente de funcionamiento ancha de 1,5 V a 5,5 V permite uso en un arsenal amplio de servidores del applicationsfrom y de equipo de comunicación a los usos industriales. El análogo y las señales digitales del supportsbidirectional del dispositivo en la fuente (Sx) y el dren (Dx) fija y puede pasar señales sobre fuente hasta VDD x 2, con un voltaje máximo de la entrada-salida de 5,5 V.

La protección accionada-apagado hasta 3,6 V en la trayectoria del thesignal del TMUX1511 proporciona el aislamiento cuando se quita el voltaje de fuente (VDD = 0 V). Sin esta característica de protección, cambia el carril del detrás-poder de la poder thesupply a través de un diodo interno del ESD y causar daño potencial al sistema.

El conjunto de circuitos a prueba de averías de la lógica permite voltajes en el control de lógica fija para ser aplicado antes del perno de la fuente, protegiendo el dispositivo contra potentialdamage. Todos los umbrales compatibles de la lógica de las entradas de control de la lógica have1.8 V, el asegurar ambo compatibilidad de la lógica del andCMOS de TTL al actuar en la gama válida del voltaje de fuente.
