microprocesador TPS563207SDRLR 580kHz de la fuente de alimentación de 380uA que cambia P.M. para el regulador

Características para el TPS563207S

• convertidor 3-A con los 95 mΩ integrado y 57 FETs del mΩ
• Control del modo de D-CAP2™ con respuesta transitoria rápida
• Gama de voltaje entrado: 4,3 V a 17 V
• Gama del voltaje de salida: 0,806 V a 7 V
• Modo actual continuo (modo de FCCM)
• Frecuencia que cambia típica 580-kHz
• Corriente baja del cierre menos del µA de 3
• exactitud 1,5% del voltaje de la reacción (25°C)
• Proporcione la función del pre-prejuicio
• límite de la sobreintensidad de corriente del Ciclo-por-ciclo
• protección de la sobreintensidad de corriente del Hipo-modo
• No-cierre UVP y protecciones del TSD
• Comienzo suave fijo: ms 1,2

Descripción para el TPS563207S

El TPS563207S es un simple, fácil de usar, convertidor síncrono del dólar 3-A en un paquete SOT563.

El dispositivo se optimiza para actuar con los componentes externos mínimos.

Este dispositivo de la fuente de alimentación del modo del interruptor (SMPS) emplea control, el abastecimiento de una respuesta transitoria rápida y el apoyo del modo de D-CAP2™ de los condensadores bajo-equivalentes de la salida de la resistencia de serie (ESR) tales como polímero de la especialidad y los condensadores de cerámica ultrabajos del ESR sin componentes externos de la remuneración.

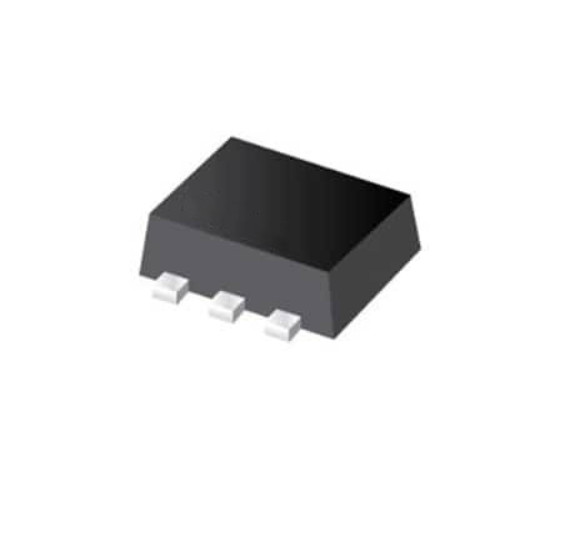

El TPS563207S actúa en el modo de FCCM, que mantiene la pequeña ondulación incluso en las cargas ligeras. El TPS563207S está disponible en un perno 6 1,6 paquete del milímetro SOT563 (DRL) del × 1,6 del milímetro, y especificado – de un 40°C a la temperatura de empalme 125°C.
