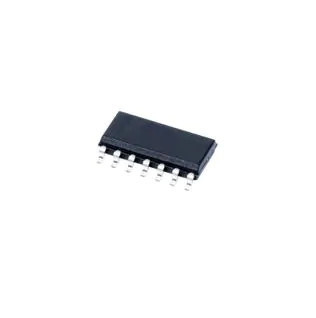

No inversión del medio conductor IC EMI 60Hz UCC27714D de la puerta del puente

Características para el UCC27714

• Alto-lado, configuración del Bajo-lado, con las entradas independientes
• Completamente - hasta 600 V operativos (Pin del HS)
• Canal de flotación diseñado para la operación del tirante
• El pico hizo salir la capacidad actual 4-A de la fuente del fregadero 4-A en VDD = 15 V
• Retraso de propagación de la Mejor-En-clase (máximo 125-ns)
• El hacer juego del retraso de la Mejor-En-clase (máximo 20-ns)
• Lógica entrada compatible de TTL y del Cmos
• Gama diagonal de la fuente de VDD de 10 V a 20 V
• Protección diagonal de UVLO para ambos canales
• Impulsión del Carril-a-carril
• Operación robusta bajo transeúntes negativos del voltaje
• Alta inmunidad de dv/dt (Pin del HS)
• Argumentos separados para la lógica (VSS) y el conductor (COM) con la capacidad para sostener diferencia del voltaje
• Opcional permita la función (Pin 4)
• Salidas llevadas a cabo en PUNTO BAJO cuando flotación de las entradas
• Entradas y permitir a Pin Voltage Levels Not Restricted por VDD Pin Bias Supply Voltage
• Pernos del voltaje del cielo y tierra separados para el contorneamiento y la liquidación máximos
• Voltaje negativo que maneja capacidad en entrada y permitir los pernos

Descripción para el UCC27714

UCC27714 es un 600-Vhigh-side, conductor de la puerta del bajo-lado con la fuente 4-A y la capacidad actual del fregadero 4-A, apuntadas a los MOSFETs del drivepower o a IGBTs. El dispositivo comprende de un canal tierra-referido (LO) y de un floatingchannel (HO) que se diseñe para actuar con las fuentes del tirante. El dispositivo ofrece inmunidad del excellentrobustness y de ruido con capacidad para mantener lógica operativa en los voltajes negativos hasta – de 8 VDC en el perno del HS (en VDD = 12 V).

El dispositivo acepta una entrada de la fuente del prejuicio de la amplia gama a partir de 10 V a 20 V y ofrece UVLOprotection para el VCC y los pernos de la fuente del prejuicio de la HB. UCC27714 está disponible en el paquete SOIC-14 andrated para actuar desde – 40°C a 125°C.
