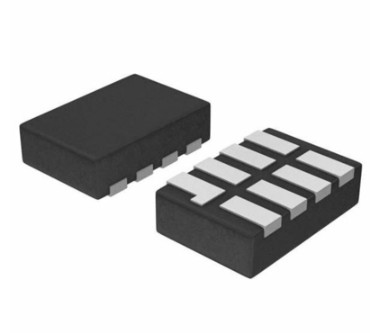

Componentes electrónicos LED SN74AVC2T244DQMR de Texas Instruments EMI Filter IC del TI

Características para el SN74AVC2T244

• V de funcionamiento amplioCc de gama de 0,9 V a 3,6 V
• Consumo bajo del Estático-poder, 6-µA máximo yoCc
• La salida permite la característica permite que el usuario inhabilite salidas para reducir el consumo de energía
• ±24-mA hizo salir la impulsión en 3,0 V
• Yoapagado apoya la operación parcial del Poder-Abajo-modo
• La histéresis entrada permite la transición entrada lenta y una mejor inmunidad de ruido que cambia en la entrada
• Tarifas de datos máximas
  • 380 Mbps (1.8-V a la traducción 3.3-V)
  • 200 Mbps (<1>
  • 200 Mbps (traduzca a 2,5 V o 1,8 V)
  • 150 Mbps (traduzca a 1,5 V)
  • 100 Mbps (traduzca a 1,2 V)
• El funcionamiento del cierre-Para arriba excede 100 mA por JESD 78, clase II
• La protección del ESD excede JESD 22
  • modelo del Humano-cuerpo 5000-V (A114-A)

Descripción para el SN74AVC2T244

Este traductor unidireccional de 2 pedazos utiliza dos carriles configurables separados de la poder-fuente. El puerto de A se diseña para seguir VCCA. VEl CCA acepta cualquier voltaje de fuente a partir de 0,9 V a 3,6 V. El puerto de B se diseña para seguir VCCB. VCCB acepta cualquier voltaje de fuente a partir de 0,9 V a 3,6 V. Esto permite la traducción de baja tensión entre los nodos del voltaje 0.9-V, 1.2-V, 1.5-V, 1.8-V, 2.5-V y 3.6-V. Para el SN74AVC2T244, cuando salida-permita la entrada (OE) es alta, todas las salidas se coloca en el estado de alta impedancia. Se diseña El SN74AVC2T244 para referirse el circuito de entrada de OE a VCCA. Este dispositivo se especifica completamente para los usos del parcial-poder-abajo usando Ioff. Yodel conjunto de circuitos inhabilita las salidas, previniendo dañando la expulsión actual a través del dispositivo cuando se acciona abajo.
